オーバークリート工法とは

本工法は、NTT様の引上管路の不良個所（腐食による穴あき・欠損等）を大掛かりな土木工事を必要とせず、簡易な工事で補修し将来10年以上の機能復帰を可能とした工法です。また、生きたケーブルを収納している通信管路を切管する必要もなく安全な工法で、且つ管路の劣化度を併せた施工方法が選べ、LCCの削減をも同時に達成可能な優れた工法です。

オーバークリート工法の6つ特徴

耐食性に優れている
ケーブル収容管も切管なしで安全に施工
曲り管路も現場合せで施工できる
気密性及び曲げ強度に優れている
防炎性能試験をクリアした工法
耐衝撃性試験をクリアした工法

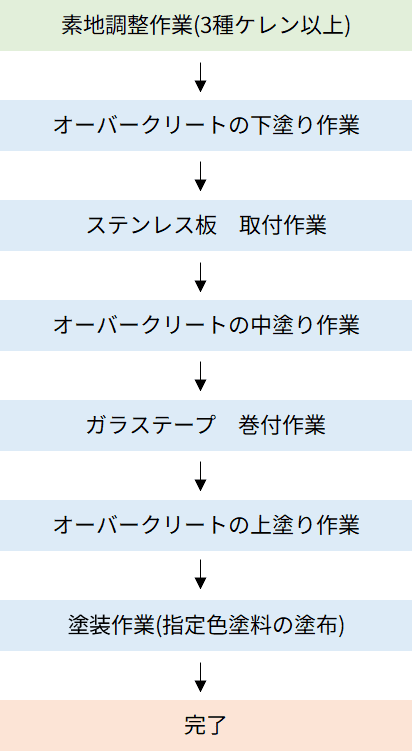

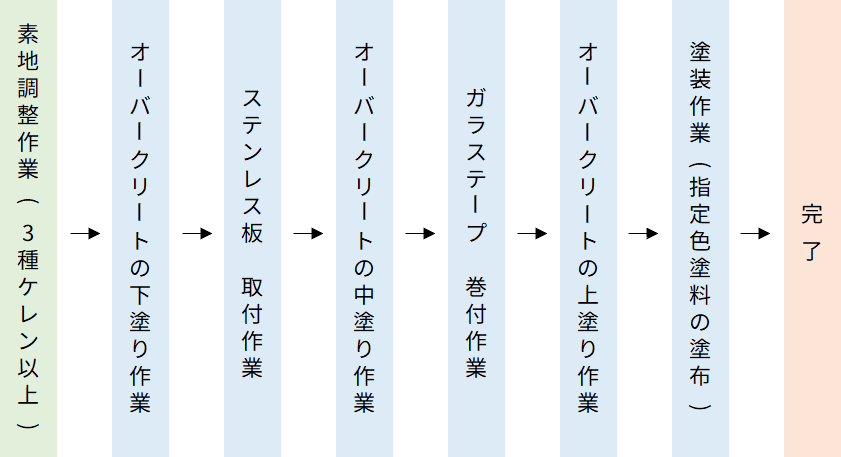

施工の流れ

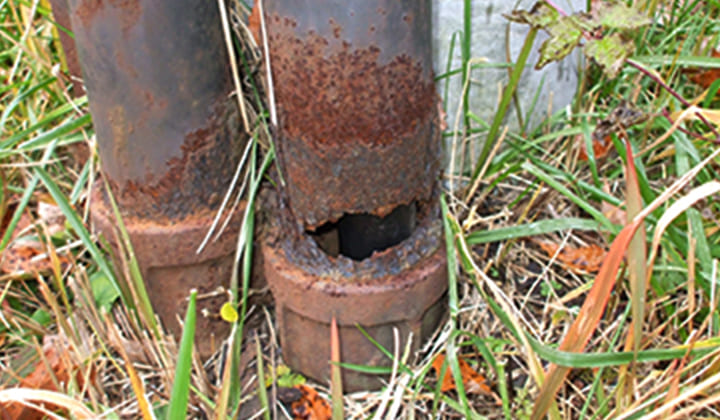

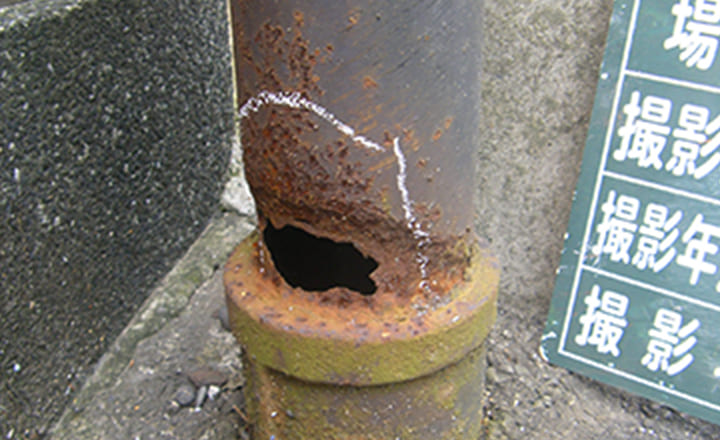

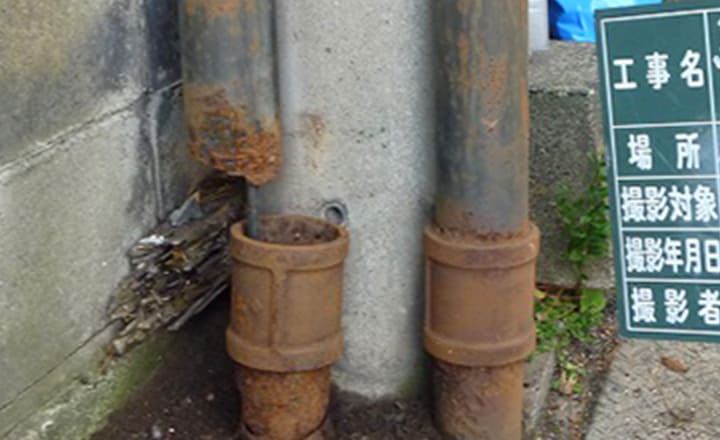

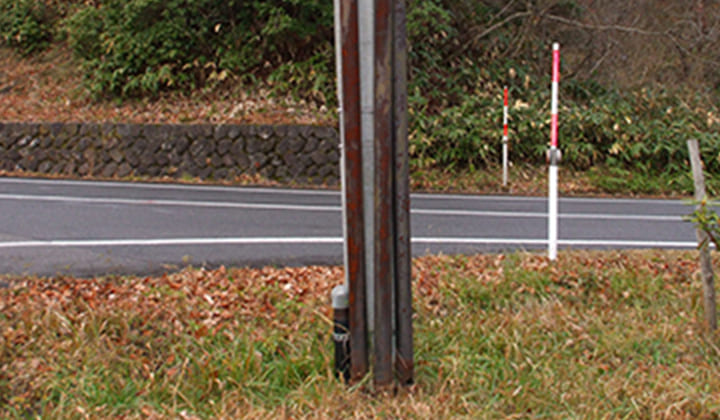

00オーバークリート工法　施工前

管路全体に赤錆が生じ、地際に穴あきが確認され、ケーブルが露出している状態です。

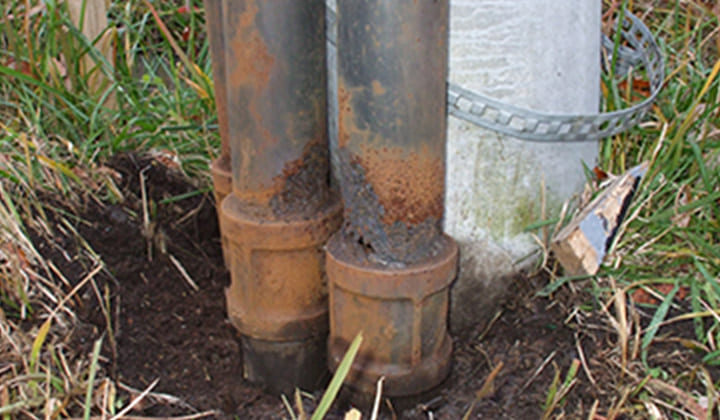

01下地処理

素地調査（錆・汚れの除去）

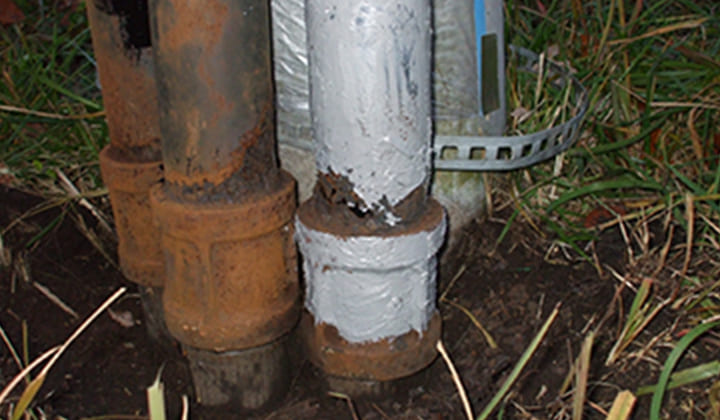

02オーバークリート下塗り

穴あき欠落個所の周辺に、オーバークリート樹脂の下塗りを行います。

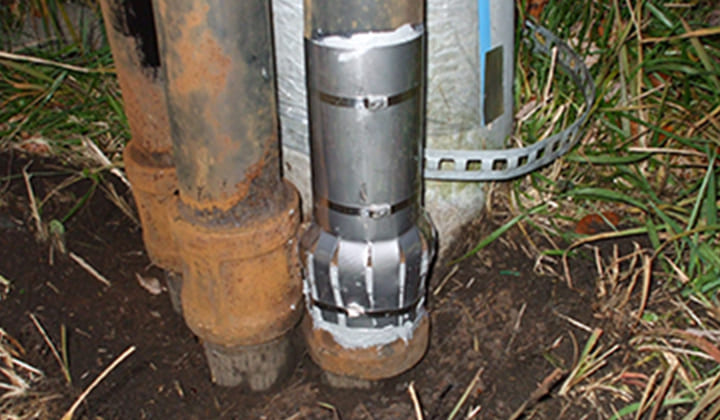

03ステンレス板取付

ステンレス板を加工し、ステンレスバンドで固定します。

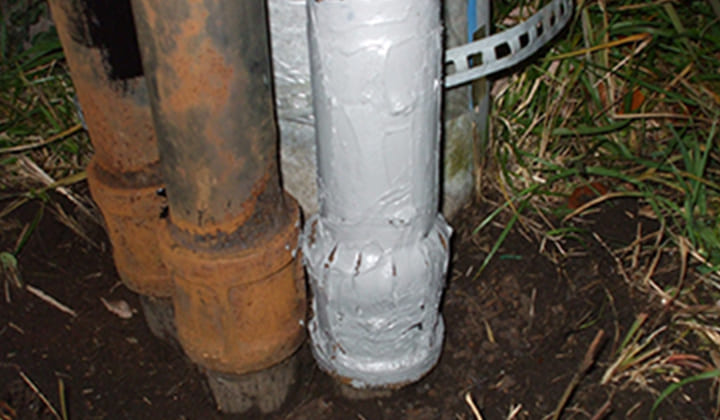

04オーバークリート中塗り

ステンレス板の表面にオーバークリート樹脂の中塗りを行います。

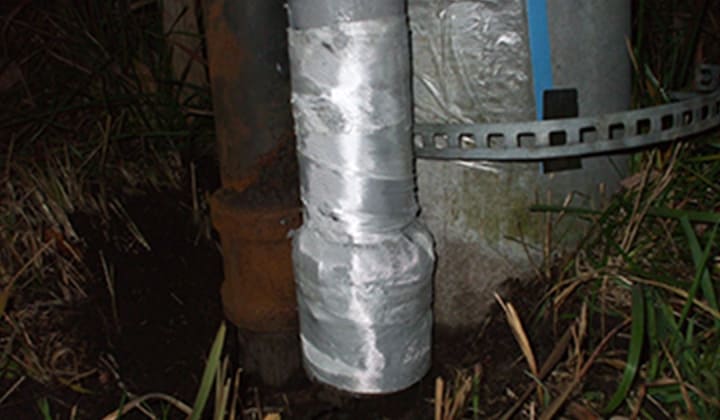

05ガラステープ巻付け

ガラステープを巻き付けて補強します。

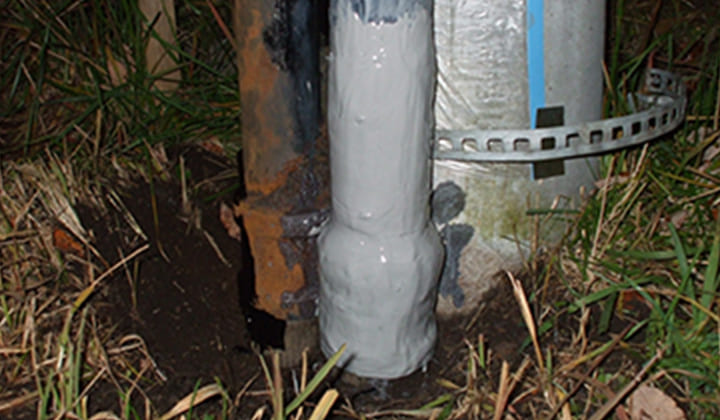

06オーバークリート上塗り

ガラステープの表面にオーバークリート樹脂の上塗りを行います。

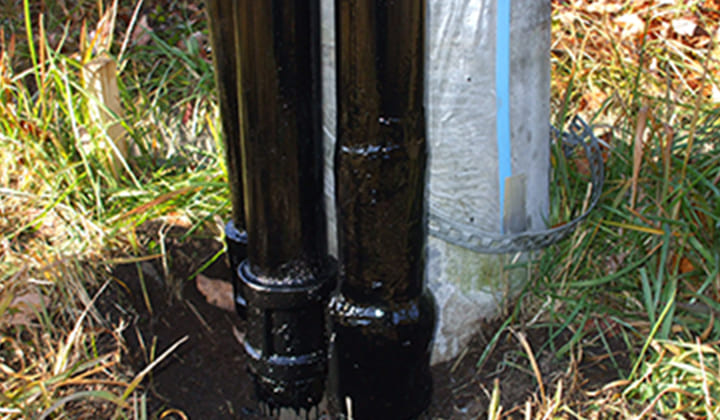

07仕上げ塗装

最後に管路全体を塗装します。

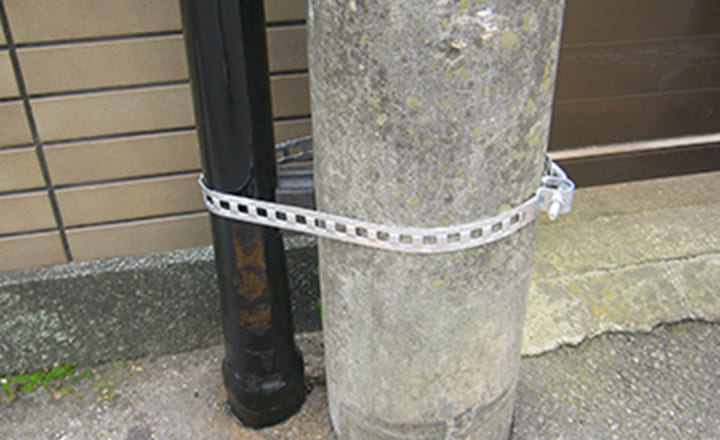

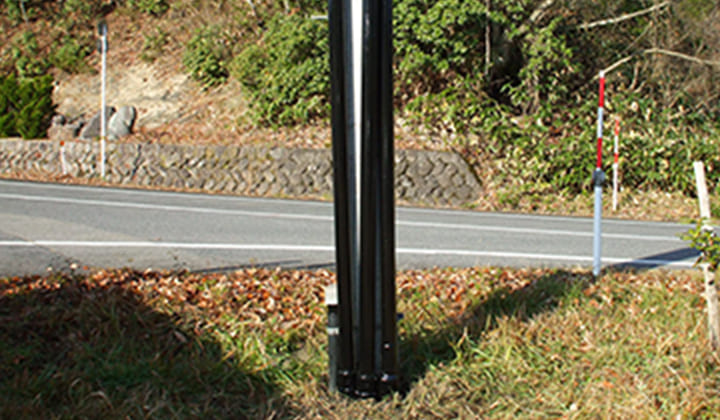

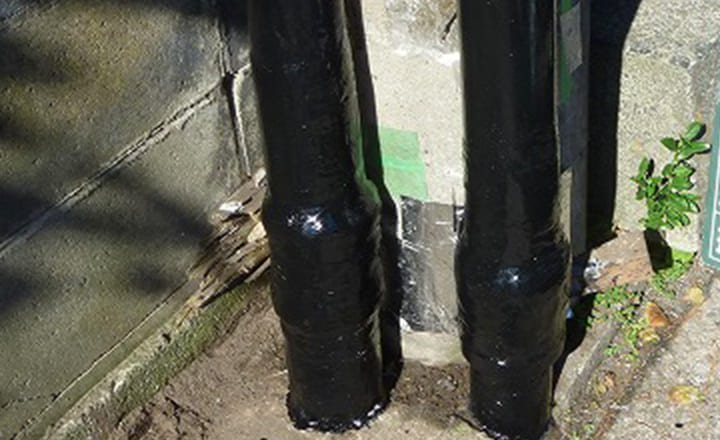

08オーバークリート工法　施工完了

強度検証

衝撃強度
引上管を補修する際の要求条件（重量30Kgの鉄塊を1.5mの高さから落下させ有効内径が6cm以上確保できること）を満たしている。

曲げ強度
鉄筋コンクリート管以上の破壊強度がある。
（呼び径150　破壊荷重2600Kg f/m）

気密性
管路継手部における機密性（3Kg/cm²）
