VPS半割管施工手順（例）（橋台際腐食折損）

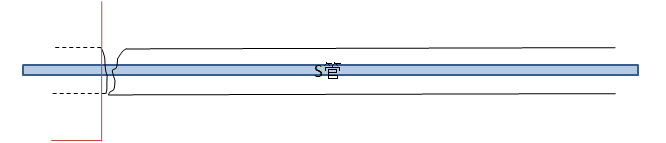

1.施工前（管路折損）

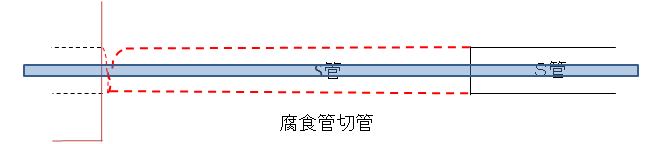

2.専用工具により管路切管　※管路隙間40～50mm必要

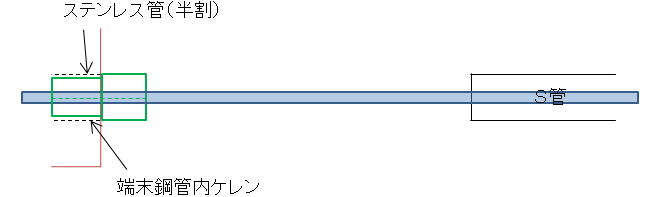

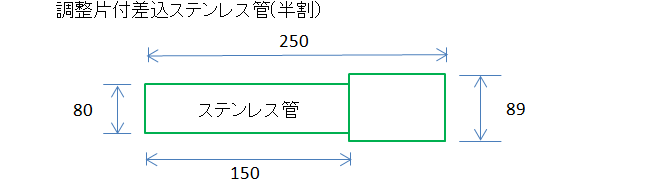

3.端末管路内部が腐食している為、ケレンし、ステンレス管を差し込む

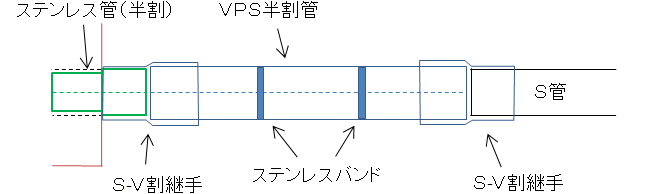

4.VPS半割管をS-V割継手により取付　※VPS管はステンレスバンドで固定

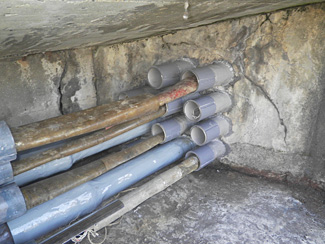

鳥取　杉見橋

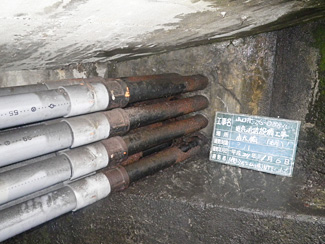

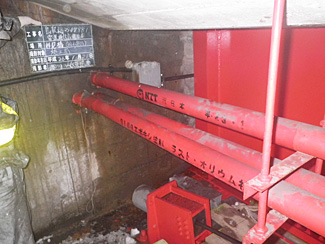

• 施工前

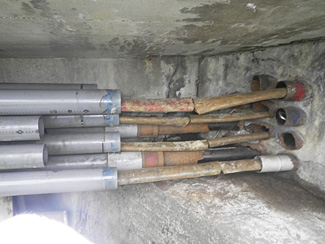

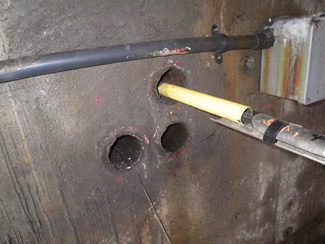

• 切管後

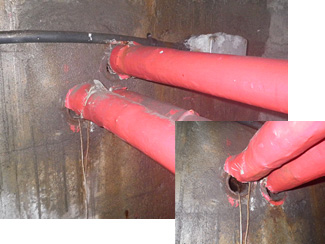

• ステンレス管差込後

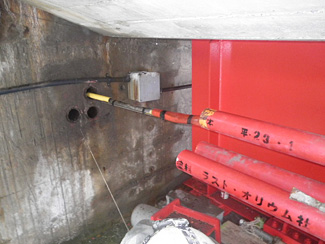

• 施工前
• 切管後
• ステンレス管差込後

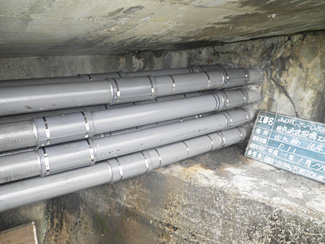

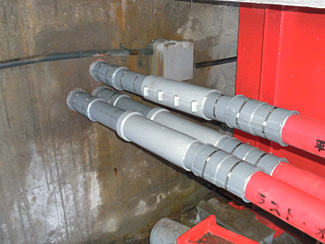

• 施工後

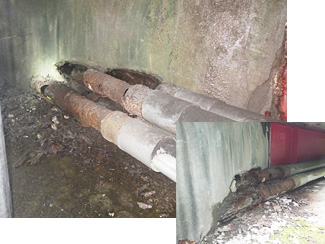

山口　由太橋

• 施工前
• 切管後
• ステンレス管差込後

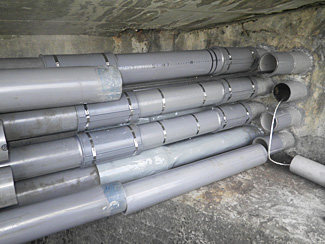

• 施工中

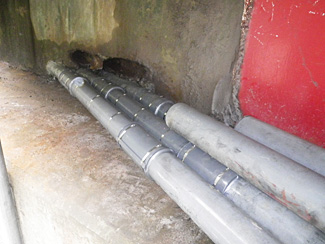

• 施工後

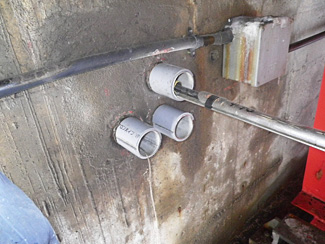

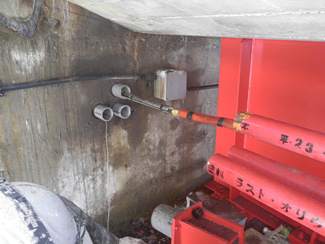

山口　広瀬橋

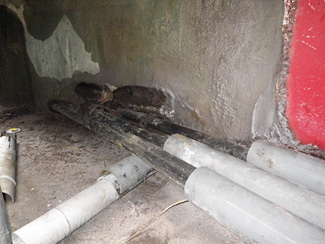

• 施工前
• 切管後
• 施工中
• 施工後
